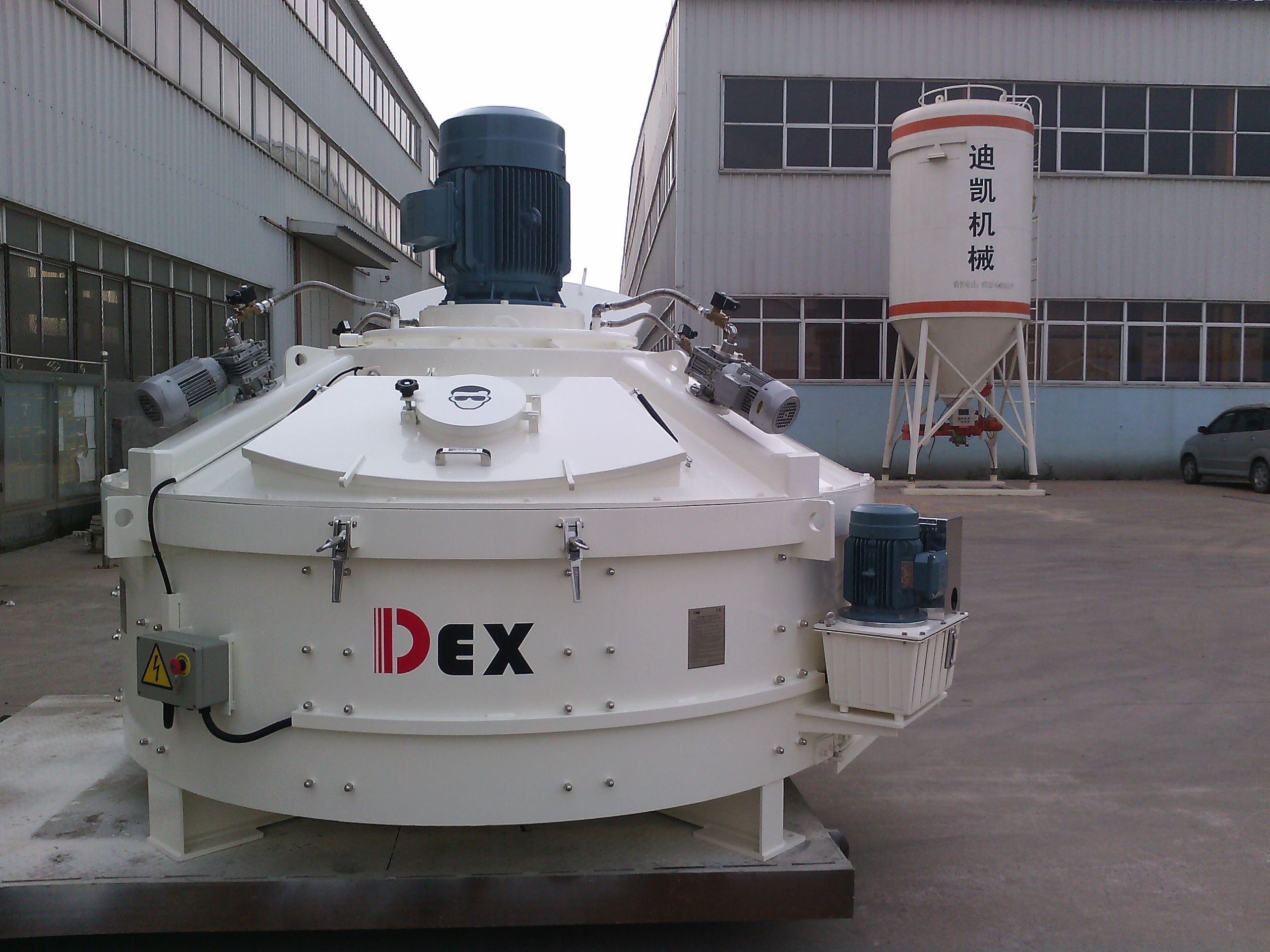

混凝土立軸行星式攪拌機產品細節
作者：迪凱機械 ?點擊：2323次
混凝土立軸行星式攪拌機產品細節：
一、傳動裝置 Gearing system
傳動裝置：傳動裝置由電機帶動本公司專門設計的硬齒面減速機進行傳動，電機與減速機之間安裝彈性聯軸器或液力耦合器（選配，即使在滿載情況下也可保證正常啟動），減速箱由我公司吸收歐洲先進技術設計并具有完全獨立知識產權，新研發的減速箱，具有噪音低、扭矩大、耐用性強的特點。即使在苛刻的生產條件下，也能將功率平衡有 效的分配到各攪拌裝置，從而保證混泥土攪拌機正常運轉工作，并達到高穩定性、低維護成本的目的，運行可靠性更高。 二、運動軌跡 Motion track
攪拌葉片的公轉、自轉是經過深入的研究以及不斷測試而確定的，使混凝土立軸行星式攪拌機在攪拌各種粒徑及比重的骨料不產生離析的情況下得 到較高的生產率。攪拌筒內的物料運動軌跡圓滑、連續。本圖顯示，當公轉體轉動一周時，攪拌葉片的運動軌跡覆蓋了整個攪拌筒。 三、觀察口 Observing port
檢修門上設有觀察口，可以在攪拌機不斷電的狀態下觀察其正常工作時攪拌物料的情況。
四、攪拌裝置 Mixing device
靠安裝在攪拌筒內帶葉片的行星軸旋轉時將物料擠壓、翻轉等復合動作進行強制性攪拌。攪拌葉片設計為平行四邊形結構，客戶可根據實際使用磨損狀況旋轉180°進行重復使用，有 效的提高葉片的利用率和壽命，并且針對卸料速度設計了專門的卸料刮板，提高生產率。
五、卸料裝置 Discharging device
本公司根據客戶的不同要求，可采用氣動、液動等方式開關卸料門，卸料門數量可以開三個，并且在卸料門上設計有專門的密封裝置，以確保其密封牢固、控制可靠。
六、液壓泵站 The hydraulic power unit
專門設計的液壓泵站，可滿足攪拌機配置多個卸料門要求，并有手動卸料功能，緊急情況下可手動打開卸料門。
檢修門、檢修門安 全裝置 Maintaining door and security device為提高客戶使用產品的安 全性，檢修門上全部使用可靠高，靈敏度高的安 全開關，檢修時安 全、方便。
七、噴頭 Water spray pipe
根據多年的行業經驗積累，水路系統采用螺旋狀噴霧噴頭，噴灑覆蓋面積大，有 效防止物料堵塞噴頭，使物料攪拌更均勻。
